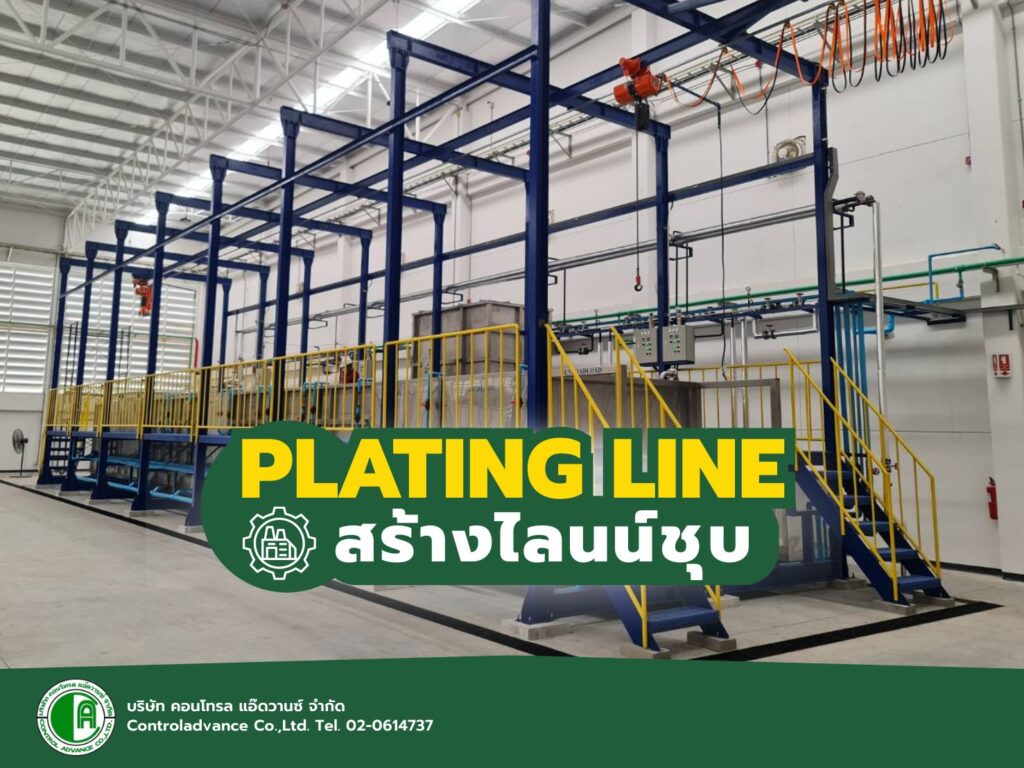

PLATING LINE
ระบบชุบผิวโลหะในโรงงานอุตสาหกรรม และหลักการออกแบบติดตั้งอย่างมืออาชีพ
PLATING LINE คือระบบเครื่องจักรและกระบวนการที่ใช้สำหรับ เคลือบผิวโลหะด้วยโลหะชนิดอื่น เพื่อเพิ่มคุณสมบัติให้กับชิ้นงาน เช่น
- เพิ่มความทนทานต่อการกัดกร่อน
- เพิ่มความแข็งของผิว
- เพิ่มความสวยงาม
- เพิ่มคุณสมบัติทางไฟฟ้า
- เพิ่มความสามารถในการยึดเกาะของชั้นเคลือบอื่น
กระบวนการชุบโลหะจะใช้หลักการทาง Electrochemistry โดยอาศัยกระแสไฟฟ้าให้โลหะจากสารละลายในบ่อชุบ เคลือบลงบนผิวของชิ้นงาน จึงเป็นระบบที่รวมทั้ง เครื่องจักร ระบบไฟฟ้า ระบบเคมี และระบบควบคุมอัตโนมัติ เข้าด้วยกัน เพื่อให้ได้คุณภาพการชุบที่สม่ำเสมอและมีประสิทธิภาพในระดับอุตสาหกรรม
กลุ่มอุตสาหกรรมที่ใช้งาน
- Automotive ชุบชิ้นส่วนยานยนต์เพื่อกันสนิม ที่จะใช้การชุบ Zinc Plating, Chrome Plating สำหรับชิ้นส่วนต่าง ๆ เช่น น็อตและสกรู ชิ้นส่วนช่วงล่าง ชิ้นส่วนเครื่องยนต์ ชิ้นส่วนตกแต่ง
- Electronics & PCB ที่นิยมใช้การชุบทอง (Gold) หรือนิกเกิล (Nickel) บนแผงวงจรเพื่อการนำสัญญาณ ใช้สำหรับชิ้นส่วนที่ต้องการคุณสมบัติทางไฟฟ้า เช่น Connector Terminal PCB Lead Frame
- อุตสาหกรรมการบินและอวกาศ การชุบผิวแข็งเพื่อทนทานต่อการกัดกร่อนสูง
- Jewelry & Decorative งานชุบเพื่อความสวยงามและมูลค่าเพิ่ม
- Medical Tools ชุบผิวเครื่องมือแพทย์เพื่อความสะอาดและความทนทานต่อการฆ่าเชื้อ
องค์ประกอบสำคัญในการออกแบบ (System Components)
การออกแบบไม่ใช่แค่การสร้างถังน้ำ แต่คือการรวมระบบวิศวกรรมหลายแขนงเข้าด้วยกัน

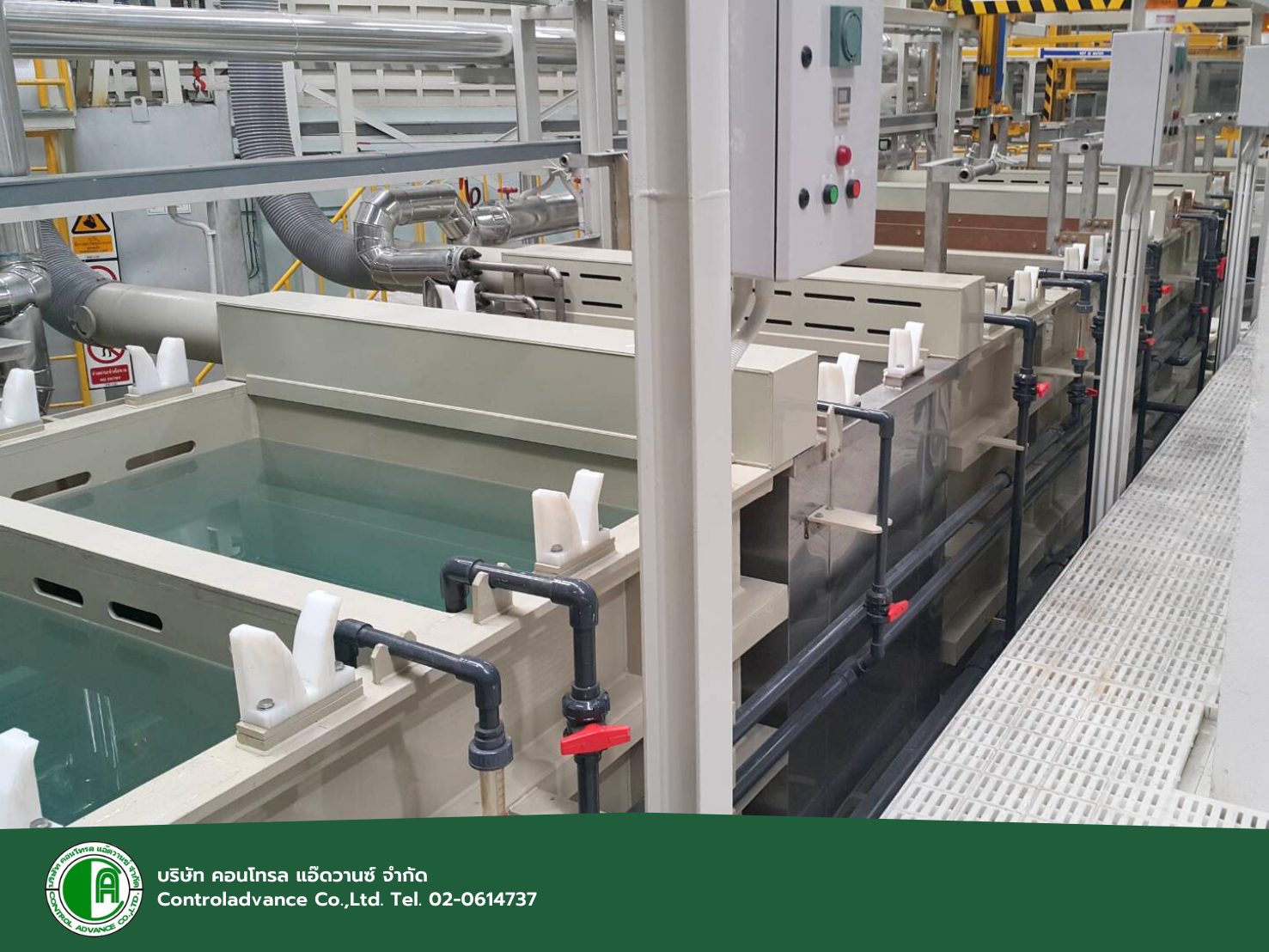

- ถังชุบ (Plating Tank) ถังเคมีที่ต้องทนกัดกร่อนสูง ของสารเคมีต่าง ๆ เช่น PP, PVC, หรือ SUS
- ระบบไฟฟ้า (Rectifier) เครื่องแปลงกระแสไฟฟ้า ที่ควบคุมแรงดันและกระแสในการชุบ
- ระบบลำเลียงชิ้นงาน (Transport System) มีหลายรูปแบบ เช่น Overhead, Hoist Automatic Transfer, Conveyor System เพื่อเคลื่อนย้ายชิ้นงานผ่านแต่ละบ่อชุบ
- ระบบกรองและหมุนเวียนสารเคมี (Filtration System) ระบบกรองน้ำยาชุบให้สะอาดตลอดเวลา เพื่อลดของเสีย กำจัดสิ่งสกปรกและ รักษาคุณภาพของสารเคมี
- ระบบควบคุมอุณหภูมิ (Heating/Cooling System) ระบบควบคุมอุณหภูมิที่แม่นยำ
- Waste Water Treatment (WWT) ระบบบำบัดน้ำเสียเฉพาะทางก่อนปล่อยสู่ภายนอก
- ระบบบำบัดน้ำเสีย (Wastewater Treatment) ในการชุบจำเป็นต้องมีระบบบำบัดน้ำเสีย เช่น Neutralization, Chemical Precipitation, Sludge Treatment
ประเภทของ PLATING LINE และความเหมาะสมในการใช้งาน
1. ไลน์ชุบแบบ Manual
เป็นระบบที่ใช้แรงงานคนในการเคลื่อนย้ายชิ้นงานระหว่างถังชุบ ถังล้าง และถังอบแห้ง เหมาะกับโรงงานขนาดเล็ก, งานชุบจำนวนน้อย,งานชุบพิเศษหรือ Prototype
2. ไลน์ชุบแบบ Semi-Automatic
เป็นระบบที่ผสมผสานระหว่างแรงงานคนและเครื่องจักร เช่น เครนหรือระบบลำเลียงบางส่วน เพื่อช่วยลดแรงงานและเพิ่มความรวดเร็วในกระบวนการผลิต เหมาะสำหรับโรงงานขนาดกลาง,การผลิตปริมาณปานกลาง, โรงงานที่ต้องการเพิ่มประสิทธิภาพโดยไม่ลงทุนสูงเกินไป
3. ไลน์ชุบแบบ Fully Automatic

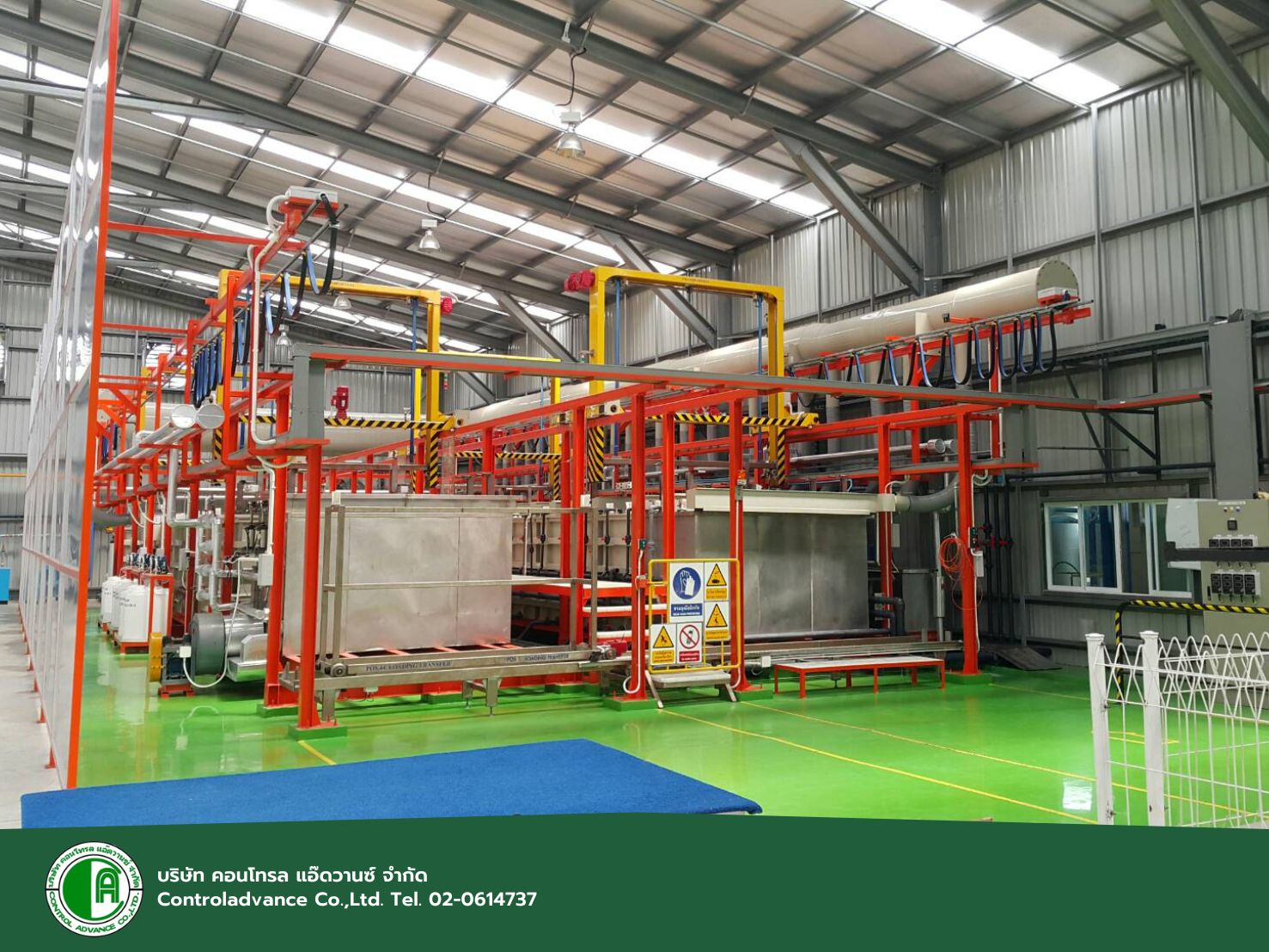

เป็นระบบที่ใช้เครื่องจักรและระบบควบคุมอัตโนมัติทั้งหมด เช่น Overhead Conveyor หรือระบบรางลำเลียงพื้น เพื่อเคลื่อนย้ายชิ้นงานผ่านถังชุบต่าง ๆ โดยไม่ต้องพึ่งพาแรงงานคน ระบบนี้เหมาะสำหรับโรงงานที่ต้องการผลิตในปริมาณมาก โรงงานอุตสาหกรรมขนาดใหญ่,อุตสาหกรรมยานยนต์และอิเล็กทรอนิกส์
4. ไลน์ชุบแบบ Barrel PLATING LINE
ใช้สำหรับชิ้นงานขนาดเล็กที่มีจำนวนมาก เช่น น็อต สกรู หรือชิ้นส่วนขนาดเล็ก ชิ้นงานจะถูกบรรจุในถังหมุน (Barrel) และลำเลียงผ่านขั้นตอนการชุบ เหมาะกับอุตสาหกรรมฮาร์ดแวร์, อุตสาหกรรมชิ้นส่วนเครื่องจักร
5. ไลน์ชุบแบบ Rack PLATING LINE
ไลน์ชุบแบบใช้จิ๊กหรือแร็คในการจับยึดชิ้นงานระหว่างกระบวนการชุบ เหมาะสำหรับชิ้นส่วนยานยนต์ หรือชิ้นส่วนอิเล็กทรอนิกส์
6. ไลน์ชุบแบบ Continuous และ Reel-to-Reel
Continuous และ Reel-to-Reel สำหรับชิ้นงานที่เป็นเส้นยาวหรือม้วน (Continuous Web) เช่น สายไฟ, ฟอยล์ หรือแถบขั้วไฟฟ้า เน้นความเร็วสูงพิเศษและทำงานต่อเนื่อง 24 ชม. ระบบนี้เหมาะสำหรับการผลิตขนาดใหญ่ในอุตสาหกรรม เช่น อิเล็กทรอนิกส์และยานยนต์ แม้ว่าจะมีความเร็วและประสิทธิภาพสูง แต่ระบบนี้ใช้ได้กับชิ้นงานที่มีคุณลักษณะเฉพาะเท่านั้น
ทำไมต้องเลือกผู้เชี่ยวชาญในการติดตั้ง?
การสร้าง PLATING LINE ไม่ใช่เพียงการเอาถังมาวางต่อกัน แต่คือการบริหารจัดการ Chemical Engineering ผสมผสานกับ Mechanical & Electrical Engineering การเลือกออกแบบและติดตั้ง ไลน์ชุบกับผู้เชี่ยวชาญจะช่วยคุณในเรื่อง
- ลดการสูญเสียน้ำยาเคมี (Drag-out recovery)
- ออกแบบระบบทำความร้อนที่ประหยัดพลังงาน
- ออกแบบระบบบำบัดน้ำเสียที่สอดคล้องกับกฎหมายสิ่งแวดล้อมตั้งแต่เริ่มต้น
หากคุณกำลังต้องการออกแบบและติดตั้งไลน์ชุบคุณภาพดี บริษัท คอนโทรล แอดวานซ์ จำกัด เราพร้อมเป็นที่ปรึกษาและร่วมสร้างระบบที่ทรงประสิทธิภาพให้กับคุณ
